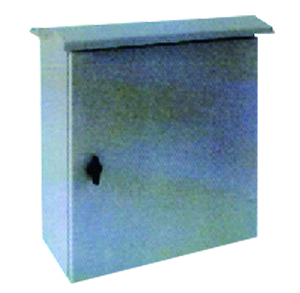

YH-4户外挂墙式控制箱:
YH-4户外挂墙式控制箱接线:
电流互感器P1侧向上--电源线的A、B、C三相线分别由三个电流互感器上侧穿过接入空气开关上端--将零线接入零线排、将接地线接入地线排--由零线排引线进入电能表N端;
有接地排引线接入电能表接地端--将三个电流互感器的S1、S2引线分别接入电能表1,3、4,6、7,9端;将三个互感器S2侧连线在一起接入接地排;
由空气开关上端分别引线接入电能表2、5、8端(以上都要对应着接)--买两个3P的漏电开关(额定电流要根据负载自己确定,我不知你用什么帮不到你)--有空气开关下端引线分别接入两个3P漏电开关上端--一个漏电开关接3相负载,注意要讲3相负载的接地线接入接地排;
另一个漏电开关由下端一线分别接入4孔插座的L1、L2、L3,再由接地排引线接入4孔插座的接地端。
